Posição Construtiva

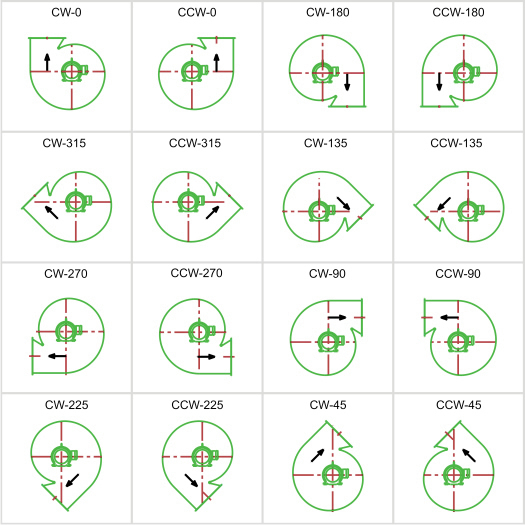

A AMCA - Associação Internacional de Controle e Movimentação do Ar define as seguintes posições construtivas internacionalmente:
Sentido de rotação visto pelo lado do acionamento / motor
Posição do motor para acionamento dos Ventiladores

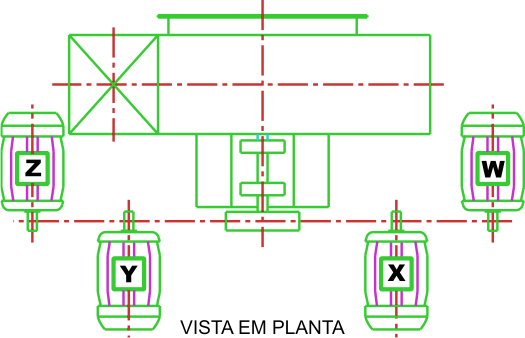

A localização do motor é determinada pela vista em planta e pelo lado do acionamento do ventilador. A posição é determinada pelas letras Z, Y, X e W.

Posição do motor para acionamento dos Ventiladores

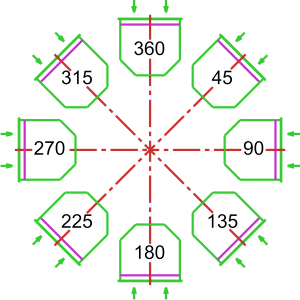

1 -A posição da Caixa de Entrada é determinada considerando-se a vista pelo lado do acionamento do ventilador e determinada em graus.

2- As posições 135º e 225º devem ser usadas somente em casos especiais, pois interferem seriamente com o piso ou estrutura.
